Прокладка кабелей в трубах позволяет применять менее дорогостоящую кабельную продукцию и производить в процессе эксплуатации замену кабельных линий с меньшими трудозатратами.
В 2014 году введены в действие ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей. Часть 1. Общие требования» и ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», регламентирующие производство трубной продукции для защиты и прокладки изолированных проводов и/или кабелей в электрических установках или в системах связи.

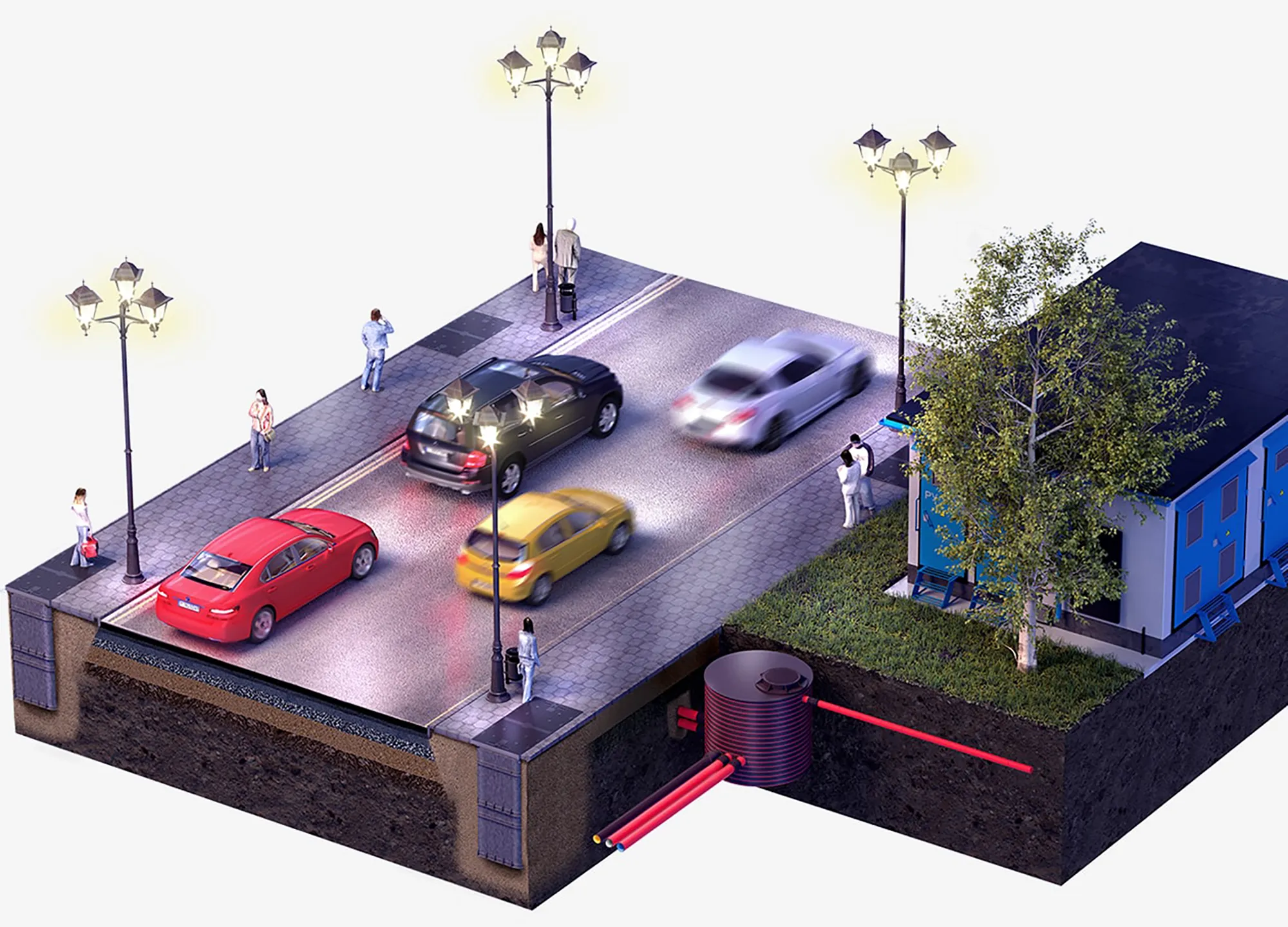

При обрыве проводов возникает угроза жизни и здоровью пешеходов
При обрыве проводов создается аварийная обстановка, приводящая к затруднению движения на проезжей части
Эстетический недостаток восприятия архитектуры города
длительный срок эксплуатации (не менее 50 лет)
отсутствие коррозии
удобство монтажа (низкий вес и гибкость, позволяющая пройти повороты свободным изгибом)
широкий ассортимент соединительных деталей и комплектующих
Электроснабжение и телекоммуникации, уличное освещение и наружная реклама (строительство кабельной канализации; защита кабеля от механических повреждений)
Транспортная инфраструктура и монолитное бетонирование (строительство кабельной канализации вдоль и под автомобильными и железными дорогами, под взлетно-посадочными полосами аэропортов)
Наружный диаметр, мм | Минимальный внутренний диаметр, мм | Диаметр кабеля или пучка кабелей, мм | |
|---|---|---|---|
Минимальный диаметр, мм | Максимальный диаметр, мм | ||
40 | 30 | 9,0 | 20,0 |
50 | 37 | 11,1 | 24,7 |
63 | 47 | 14,1 | 31,3 |
75 | 56 | 16,8 | 37,3 |
90 | 67 | 20,1 | 44,7 |
110 | 82 | 24,6 | 54,7 |
125 | 94 | 28,2 | 62,7 |
140 | 106 | 31,8 | 70,7 |
160 | 120 | 36,0 | 80,0 |
180 | 135 | 40,5 | 90,0 |
200 | 150 | 45,0 | 100,0 |
225 | 170 | 51,0 | 113,3 |
250 | 188 | 56,4 | 125,3 |
280 | 210 | 63,0 | 140,0 |
315 | 237 | 71,1 | 158,0 |
355 | 267 | 80,1 | 178,0 |
400 | 301 | 90,3 | 201 |
450 | 338 | 101,4 | 225 |
500 | 376 | 112,8 | 251 |
560 | 421 | 126,3 | 281 |
630 | 474 | 142,2 | 316 |
Двухслойные, гибкие или жесткие трубы из полимерной композиции, имеющие гладкий внутренний слой и гофрированный наружный слой красного цвета.
Рекомендуемая область применения: обустройство трубных систем для защиты кабелей и электрических проводов (слаботочного, силового низкого напряжения), телекоммуникационных и сигнальных кабелей, кабелей управления, электрических кабелей связи от механических воздействий и агрессивной окружающей среды. При использовании ЭЛЕКТРОКОР и ЭЛЕКТРОКОР ПРО не требуются дополнительные меры защиты (согласно ГОСТ Р МЭК 61386.24-2014).
Нормативная документация:
ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 22.21.21-028-73011750-2017
Способ соединения: с помощью муфты
Способы прокладки: траншейная
Возможно изготовление труб ЭЛЕКТРОКОР ЛАЙТ ОС, ЭЛЕКТРОКОР ОС в огнестойком исполнении – стойкость к воздействию открытого пламени FV-0 (ПВ-0)
 ЭЛЕКТРОКОР ЛАЙТ, ЭЛЕКТРОКОР ЛАЙТ ПРО  |  ЭЛЕКТРОКОР ЛАЙТ ОС |  ЭЛЕКТРОКОР ФЛЕКС |  ЭЛЕКТРОКОР |  ЭЛЕКТРОКОР ПРО | |
|---|---|---|---|---|---|
 Диаметры, dе, мм; DN/OD | 50–110 | 50–160 | 50–200 | 50–250 | 75–250 |
 Сопротивление сжатию | 250Н у Электрокор Лайт, 1250Н у Электрокор Лайт ПРО | 450Н, 750Н | 450Н | 750Н | 1250Н |
 Стойкость к удару | L (легкая) у Электрокор Лайт, N (нормальная) у Электрокор Лайт ПРО | L (легкая), N (нормальная) | L (легкая) | N (нормальная) | S (тяжелая) |
 Сопротивление изгибу | гибкая | гибкая | гибкая | жесткая | жесткая |
 Радиус изгиба, не менее | 3dе | 3dе | 3dе | 20dе | 20dе |
 Герметичность соединений, ГОСТ 14254-96 | до IP66 | ||||
 Сопротивление изоляции, МОм | более 100 | ||||
 Электрическая прочность, мин., не менее | 15 | ||||
 Термостабильность при температуре 200°С, мин., не менее | 20 | ||||
Диаметр, мм; DN/OD | 50 | 63 | 75 | 90 | 110 | 160 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|
 Заглушка |  | | | | | | | |
 Муфта с защелкой
| | | | | | | |  |
 Муфта
| | | | | | | | |
 Уплотнительное кольцо | | | | | | | | |
 Держатель расстояний (кластер) | | | | |
|
|
| |
Полимерные безгалогенные гладкие трубы серии ЭЛЕКТРОПАЙП и серии ЭЛЕКТРОПАЙП РС не выделяют вредных веществ при горении, обладают улучшенными эксплуатационными характеристиками.
Предназначены для защиты изолированных электрических проводов и/или кабеля от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках.
Для защиты кабелей с напряжением до 1 кВ применяются трубы серии ЭЛЕКТРОПАЙП в соответствии с ГОСТ Р МЭК 61386.1 и ГОСТ Р МЭК 61386.24.

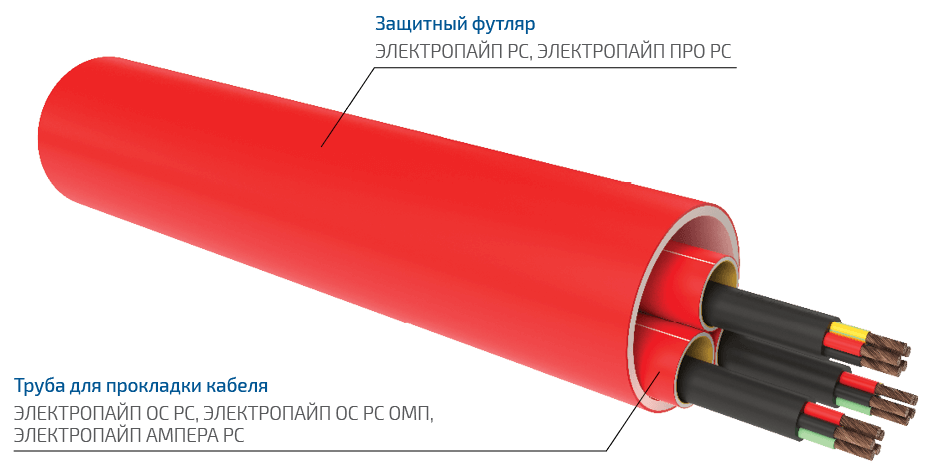

Для защиты кабелей с напряжением до 1 до 500 кВ применяются трубы серии ЭЛЕКТРОПАЙП РС с внутренним слоем стойким к распространению открытого пламени FV-0 (ПВ-0), что регламентируется требованиями ГОСТ Р 70751-2023. Так же ГОСТ Р 70751 регламентирует применение футляров без слоев ПВ-0 по принципу «труба в трубе».
 ЭЛЕКТРОПАЙП |  ЭЛЕКТРОПАЙП ПРО |  ЭЛЕКТРОПАЙП ОС |  ЭЛЕКТРОПАЙП РС |  ЭЛЕКТРОПАЙП ПРО РС |  ЭЛЕКТРОПАЙП ОС РС |  ЭЛЕКТРОПАЙП ОС РС ОМП | |
|---|---|---|---|---|---|---|---|
Диаметры, dе, мм; DN/OD | 50-280 | 50-630 | |||||
Сопротивление сжатию;
кольцевая жесткость (SN) | 450Н, 750Н, 1250Н | SN4, SN8, SN12, SN14, SN16, SN24, SN32, SN48, SN56, SN96, SN192 | |||||
Стойкость к удару | N (нормальная) | L (легкая), N (нормальная), S (тяжелая) | |||||
Сопротивление изгибу | жесткая | жесткая | |||||
Радиус изгиба, не менее | 20dе | 20dе | |||||
Герметичность соединений, ГОСТ 14254-2015 | IP68 (сварка встык либо с помощью муфт с закладными нагревателями) | ||||||
Сопротивление изоляции, МОм, более | 100 | не более 0,1 | |||||
Электрическая прочность, мин., не менее | 15 | 15
| |||||
 Испытание раскалённой проволокой,°С | | 750 ± 15 | 960 ± 15 | 960 ± 15 | |||
Диаметр, мм; DN/OD | 50 | 63 | 75 | 90 | 110 | 160 | 200 | 250 | 280 |
|---|---|---|---|---|---|---|---|---|---|
Заглушка | | | | | | | | | |
 Заглушка литая | | | | | | | | | |
 Муфта ЭЛЕКТРОПАЙП | | | | | | | | | |
 Муфта
ГРУППА ПОЛИПЛАСТИК | | | | | | | | | |
 Воронки | | | | | | | | | |

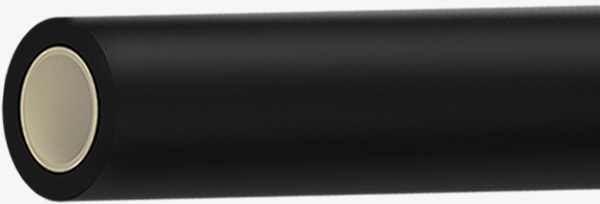

Двухслойные гладкие трубы со скользящим внутренним покрытием.
Рекомендуемая область применения: обустройство механической защиты волоконно-оптических линий передачи от вибрации и механических повреждений при прокладке в грунте, через водные преграды с заглублением и без заглубления в дно, а также в каналах кабельной канализации, трубах, блоках, коллекторах, по мостам и эстакадам.
Способ прокладки: траншейная; бестраншейная (в том числе горизонтально-направленное бурение).
Нормативная документация: ТУ 22.21.21-013-73011750-2022, ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле»
Способ соединения: сварка нагретым инструментом встык; с помощью деталей с закладными нагревателями или с применением компрессионных муфт
20–110
N (нормальная)
20dе
IP66
20
0,1

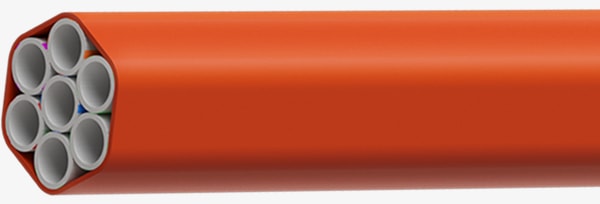

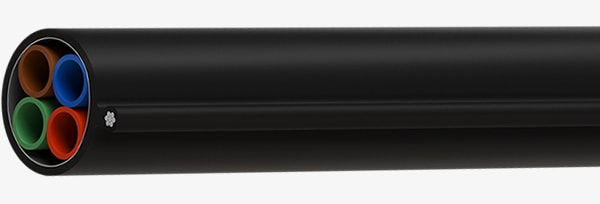

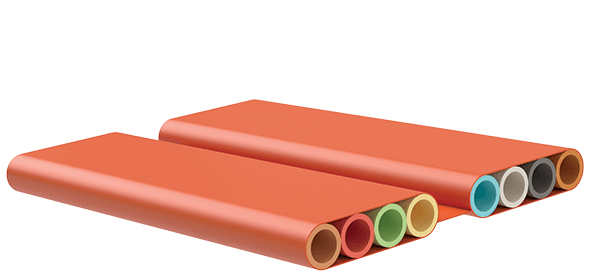

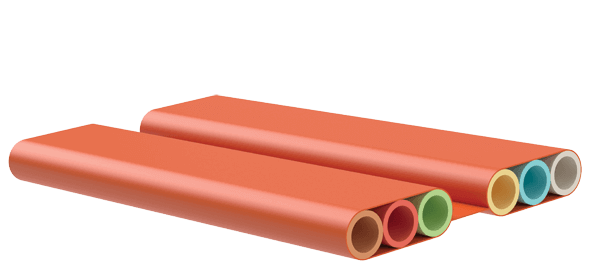

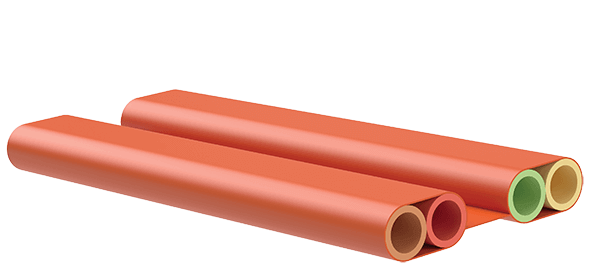

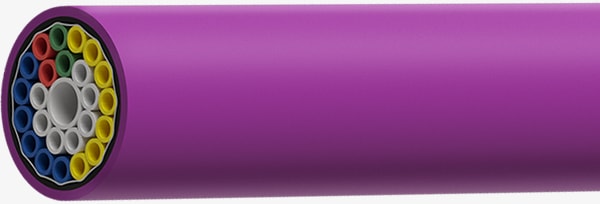

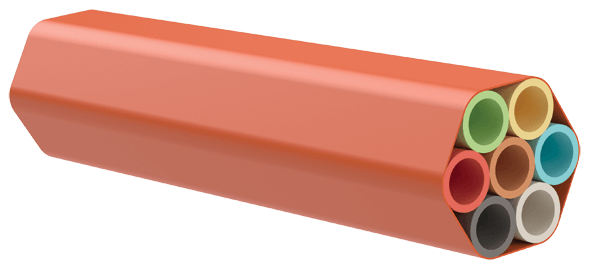

Система микротрубок:
Варианты прокладки:
Основные преимущества:
Специальные варианты исполнения:

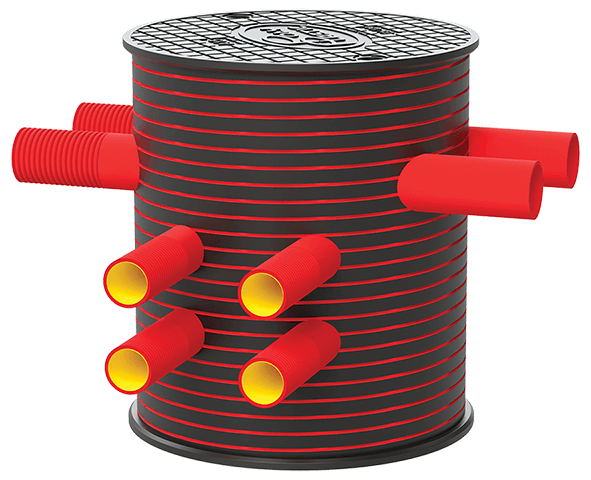

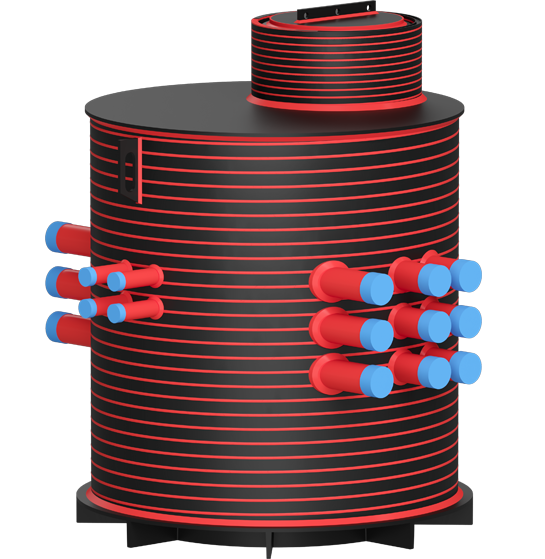

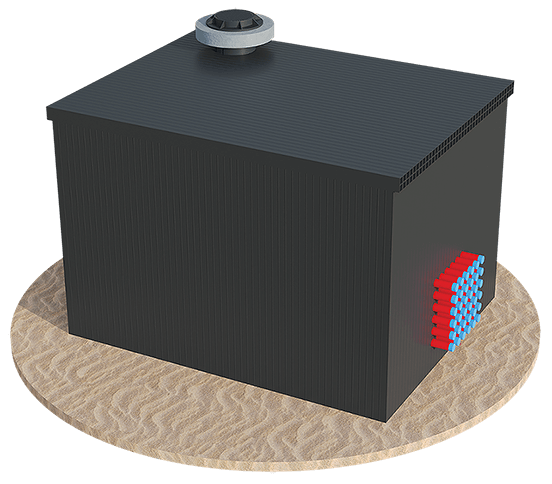

Обеспечивают надежную механическую защиту соединений электрических и кабельных линий от атмосферных осадков и перепадов температур. Все колодцы проходят обязательные испытания на герметичность. Возможно изготовление изделий на основании технического задания заказчика.
Рекомендуемая область применения: в системах кабельной канализации (слаботочных и силовых систем) при разных транспортных нагрузках.
Основные преимущества:
Номинальная кольцевая жесткость шахты колодца не менее SN2, усиленное монолитное литое дно.
Конструкция колодцев зависит от условий прокладки трассы кабельной канализации и определяется проектом. При необходимости, возможно изготовление шахты колодца высотой до 8 м (производство более глубоких колодцев обсуждается индивидуально на этапе проектирования колодца), а также диаметром до 3,5 м. Для каждого изделия разрабатывается чертеж, который согласовывается с заказчиком.
Возможно изготовление колодцев с защитным огнестойким внутренним слоем. Стойкость внутреннего слоя шахты колодца к воздействию открытого пламени – категория FV-0 (ПВ-0).
Нормативная документация: ТУ 22.23.19-007-73011750-2023
Тип колодца | Внутренний диаметр, мм | Высота шахты, мм | Полная высота, мм |
|---|---|---|---|
ККСП-Pro-2 | 1000 | 1386 | 1500 |
ККСП-Pro-3-Б | 1300 | 1480 | 1900 |
ККСП-Pro-4 | 1600 | 1800 | 2014 |
ККСП-Pro-5 | 2000 | 1800 | 2028 |
Кабельные колодцы предназначены для обеспечения беспрепятственного доступа к кабельным линиям и ее элементам без проведения земляных работ и применения подъемно-транспортных механизмов, а также защиты места соединения микротрубок от механического воздействия.
Тип колодца | Внутренний диаметр*, мм | Высота шахты*, мм | Полная высота, мм |
|---|---|---|---|
ККСП-Mini | 360 | 500 | 526 |
* По желанию заказчика возможно изготовление колодцев другой высоты и диаметра.
